山西某赤泥干堆場為自然山谷，四面山體合圍。公司主要生產氧化鋁產品，設計生產規模為氧化鋁110.00×10t/a、赤泥136.96×10t/a,生產工藝為拜耳法。赤泥采用濕法渣漿輸送方式，經壓濾車間壓濾脫水后采用干堆方式進行堆存。該赤泥尾礦庫設計最終堆積頂部標高為746.0m,下游堆積壩分13級臺階堆筑，每級臺階高度為4.0m,共計52.0m,最終堆積頂部標高為722.0m。尾礦干堆場總壩高為98.0m,總庫容為1904.68×10'm3,服務年限為15年。尾礦庫縱剖面圖見下圖。

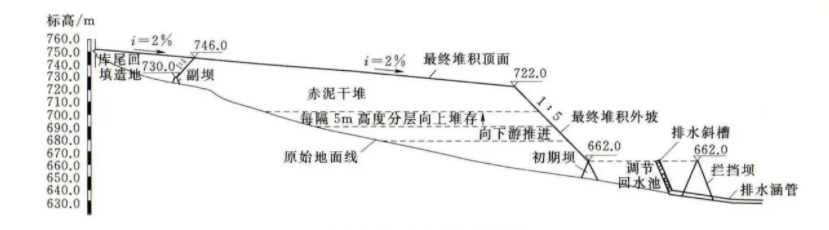

尾礦庫縱剖面圖
赤泥特性
赤泥的礦物組成主要取決于鋁土礦、石灰等礦物的成分和氧化鋁的生產工藝，拜耳法所排放的赤泥稱為拜耳赤泥，拜耳赤泥的主要成分為鋁硅酸鈉、鋁硅酸鈣、鈦鐵鋁硅酸鈉、鈦酸鈣等。
按照《危險廢物鑒別標準》(GB5085)的要求，用固體廢物浸出液的污染物含量等指標來判別其是否危險廢物，而不用固體廢物本身及其輸送液（附液）的指標來判別。對M《危險廢物鑒別標準。(GB5085)的規定，雖然赤泥附液的pH值為12.75，超過12.5的標準，但赤泥浸出液的pH值卻2.0~12.5范圍內，且污染物（氟化物等），都在標準之下，沒有超標，因此可以將赤泥排除在危險廢物之外，劃為一般工業固體廢物。再按照《一般工業固體廢物貯存、處置場污染控制標準》(GB18599一2001)的規定判別，赤泥浸出液的pH值在6~9范圍之外，赤泥應為第Ⅱ類一般工業固體廢物，赤泥庫為Ⅱ類作
二.防滲設計
按照《一般工業固體廢物貯存、處置場污染控制標準》(GB18599一2001)的規定設i計其環保防滲措施。GB18599標準的第6.2.1條規定：當天然地基的滲透系數大于1.0×10-7c/s時，應當采用天然或人工材料構筑防滲層，防滲層的厚度應相當于滲透系數1.0×10-7cm/s和厚度1.5m的黏土層的防滲性能。
該庫區天然基礎層不滿足滲透系數不大于1.0×10-？cm/s和黏土層厚度不小于1.5m的要求，因此需要采取人工材料進行環保防滲，并按照《土工合成材料應用技術規范》(550290一2014)的規定進行設計。參照《一般工業固體廢物貯存、處置場污染控制標準》(GB18599一2001)，干堆場的水平防滲結構有單層襯里結構、復合襯里結構和雙層襯里結構3種，結合場區現場踏勘情況，同時參考國內同類型赤泥堆場的設計經驗，本項目防滲結構設計采用“0.5m黏土保護層十2mm厚HDPE膜”復合襯里防滲結構。
庫盆處理
庫區位于溶蝕緩丘內，場地地貌單元屬構造、剝蝕及巖溶作用形成的低中山緩丘地貌類型，場地內覆蓋層分布不連續，基巖露頭與覆蓋層交錯分布，最高點是場地東北部，獅子梁山頭海拔826.0m,最低點是下游溝口地段，海拔635.5m,相對高差190.5m。場區內無居民居住，基巖大部分裸露，植被較發育，斜坡地帶以灌木為主，僅低谷地帶有少量喬木分布。因干堆場采用全庫區鋪膜防滲，為滿足墊層料及HDPE防滲膜的鋪設要求，需要對作區進行開挖處理，開挖原則如下：
(1)對整個庫區淺層開挖平整處理，對凸出的巖石進行挖除；對不符合要求的覆蓋層進行挖除或置換；對有溶溝、溶槽的地方需采用石渣回填、碾壓夯實方式進行處理。平整處理后場地要求整體平順（按等高線曲率半徑不小于20控制），坡角原則上不陡于1：.5,不應有明顯折坡，巖坡表面起伏高差不應大于20cm。若受地形限制，無法將庫區開挖坡角控制在緩于1：2.5，那么需要對陡于1：2.5的邊坡區域的鋪膜方案進行調整。
(2)耕植土的開挖及回填。庫區內若有耕植土，為了避免不均勻沉降造成對防滲膜的拉裂，應對根植土進行挖除，并根據實際地形確定是否需要換填處理。
(3)石崖出露區域開挖及回填。對出露的石崖進行挖除，并對石崖間高低不平的溝槽、陡坎利用開挖料進行碾壓回填，使坡面平順，達到墊層鋪設要求。
(4)陡邊坡的開挖。對于坡角陡于1：2.5，無法滿足墊層鋪設及施工要求，對此區域進行削坡處理為主。
本工程的大部分區域地形較陡，坡度大于37°，局部達到50°，若按照1：2.5的坡比控制進行開挖，那么開挖工程量將十分巨大，為此根據實際地形情況，對不同區域采用不同的開挖方式，對于地形較緩的區域，可按1：2.5的坡比進行控制開挖；對于較陡的坡，按1：1的坡比進行開挖，當按1：1進行開挖完成后，無法進行墊層施工，可采用噴射混凝土代替墊層；終了高程746.0m以上的邊坡按1：0.5的坡比進行控制開挖并進行噴錨支護處理。庫底及邊坡平整后，清除植物根系及石塊等尖銳物，填凹修凸，再鋪設土工膜，確保土工膜與庫底基礎層接觸良好。

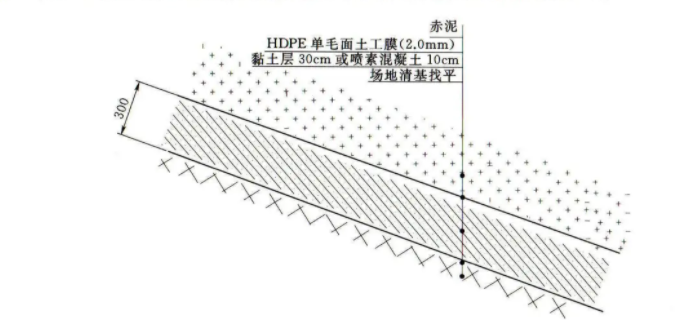

邊坡防滲系統結構圖（單位：mm）
三.土工膜錨固
HDPE膜在庫區邊緣進行錨固，每間隔15m高差設置錨固平臺，寬度為2m,HDPE
膜在庫區內的連接通過焊接完成，HDPE膜與混凝土通過HDPE多腳鎖進行連接。在兩
側陡峭山坡上鋪設土工膜時，用止水橡皮和錨桿將其錨固在邊坡上，以防土工膜倒卷下
來。土質邊坡和巖質邊坡的土工膜錨固結構圖分別下圖見圖1和圖2。

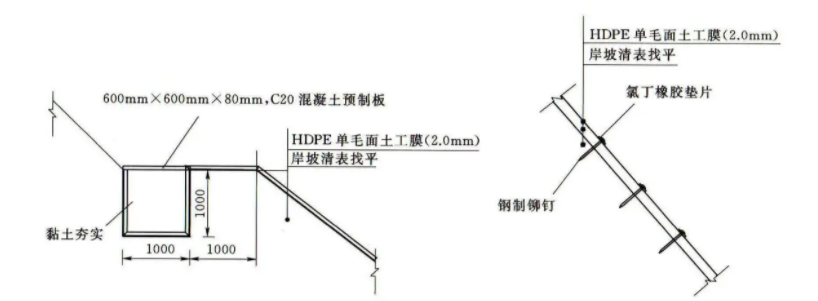

圖1 土質邊坡土工膜錨固結構圖（單位：mm) 圖2 巖質邊坡土工膜錨固結構圖
